充电头网拿到了爱兰博一款130W多口氮化镓充电器，充电器配备固定欧规插脚和2C1A输出接口，单个USB-C接口赞助100W输出孟若羽 肛交，并赞助功率自动分派，双USB-C口同期输出时为65+65W输出，赞助为两台札记本电脑同期供电。

这款充电器的USB-A口赞助18W快充，与USB-C口共同使用时赞助65W+47W+18W动态功率分派，可知足三个修复同期快充需求。底下就带来爱兰博这款130W氮化镓充电器的拆解，一齐望望里面的决策和用料。

爱兰博130W氮化镓充电器外不雅

爱兰博130W氮化镓充电器采纳PC阻燃材质塑料外壳，机身名义磨砂工艺处理抗指纹，全体筹算立场从简。

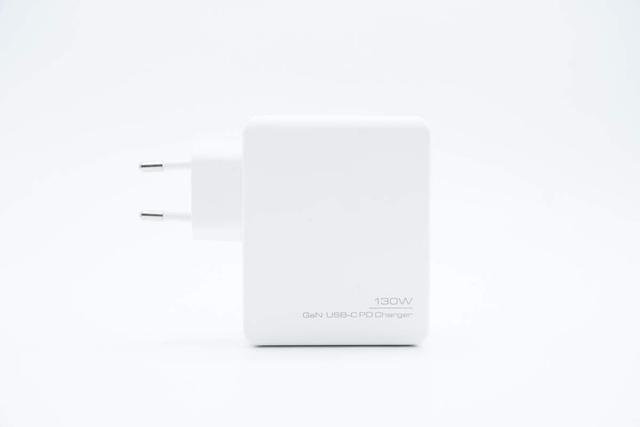

机身正面一侧印有130W GaN USB-C PD Charger。

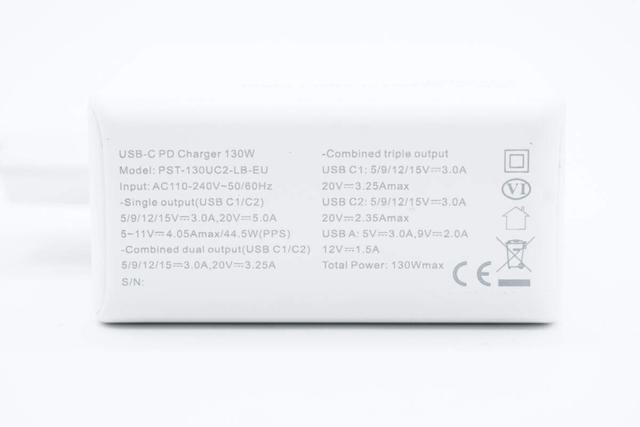

侧面印有充电器参数

型号：PST-130UC2-LB-EU

输入：AC110-240V~50/60Hz

单口输出：

USB-C1/C2：5/9/12/15V3A、20V5A

PPS：5~11V4.05A max/44.5W

双口输出：

USB-C1/C2：5/9/12/15V3A，20V3.25A

三口输出：

USB-C1：5/9/12/15V3A，20V3.25A max

USB-C2：5/9/12/15V3A，20V2.35A max

USB-A：5V3A、9V2A、12V1.5A

总输出：130W

充电器通过了CE认证。

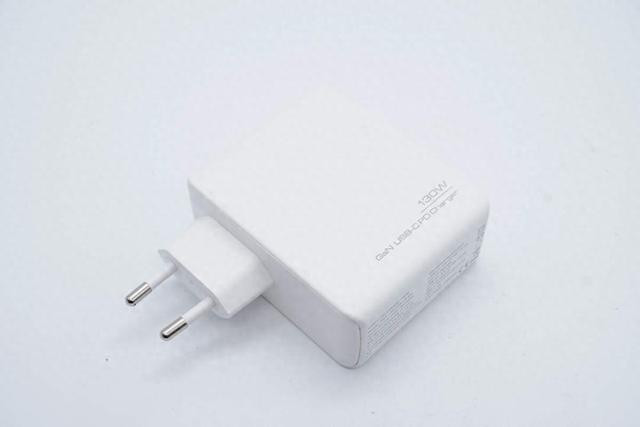

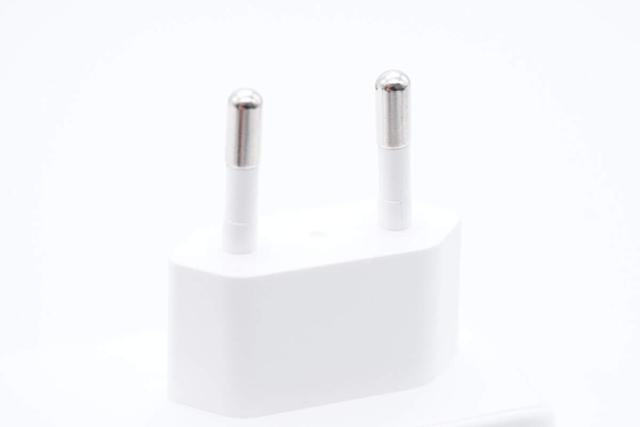

充电器配备固定式欧规插脚。

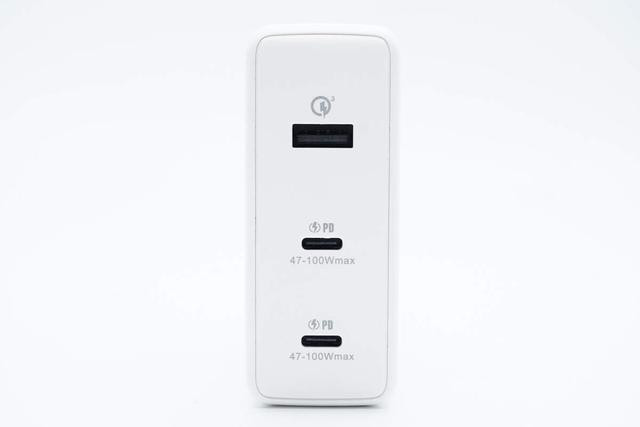

输出端配备2C1A接口，均采纳玄色胶芯。

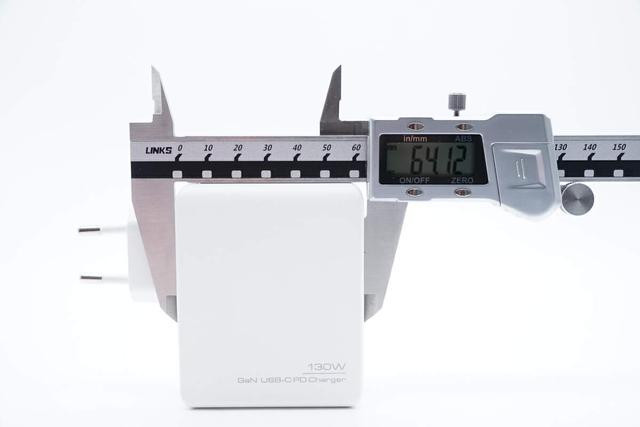

实测充电器机身高度为64.12mm。

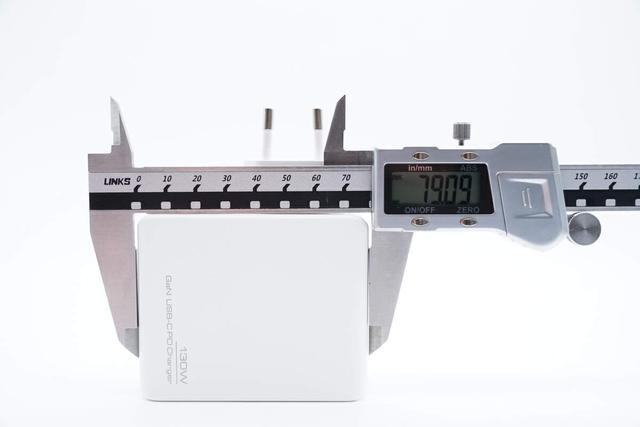

宽度为79.09mm。

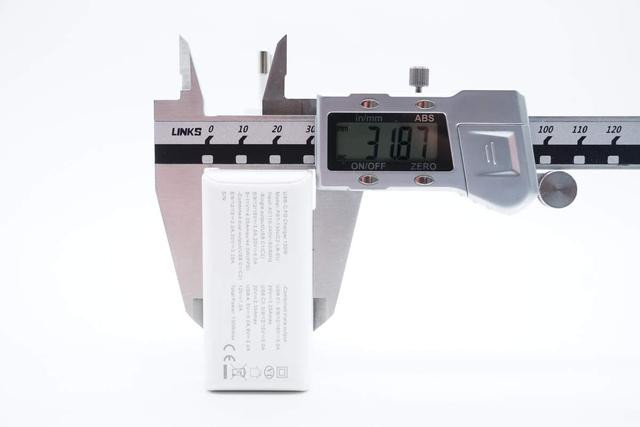

厚度为31.87mm。

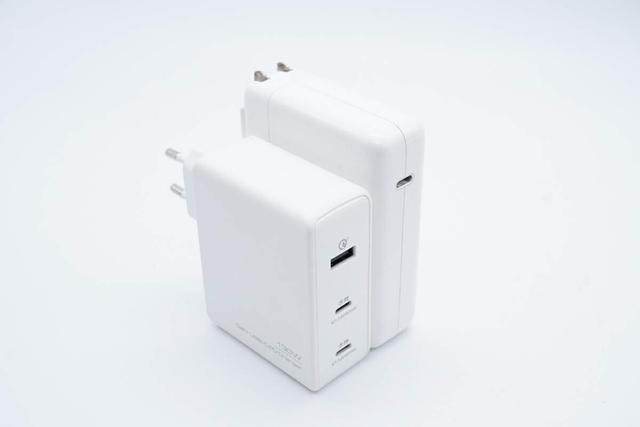

和苹果140W氮化镓充电器对比，爱兰博这款要小少量。

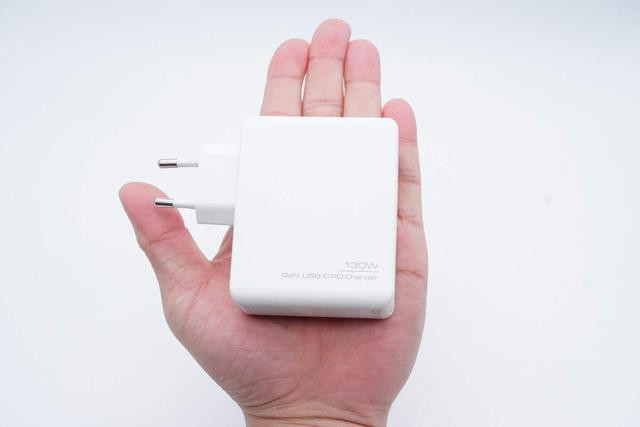

充电器拿在手上的大小直不雅感受。

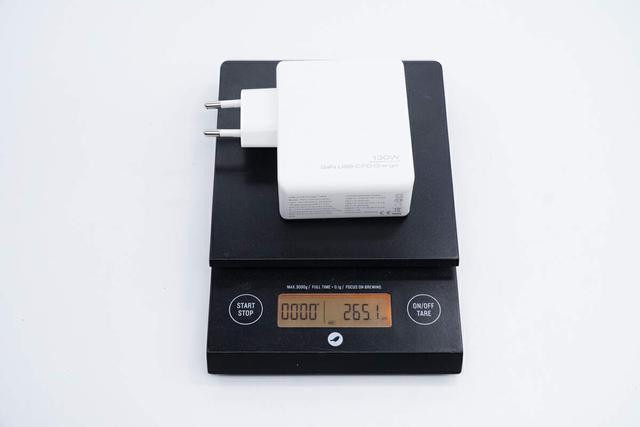

另外测得充电器分量约为265g。

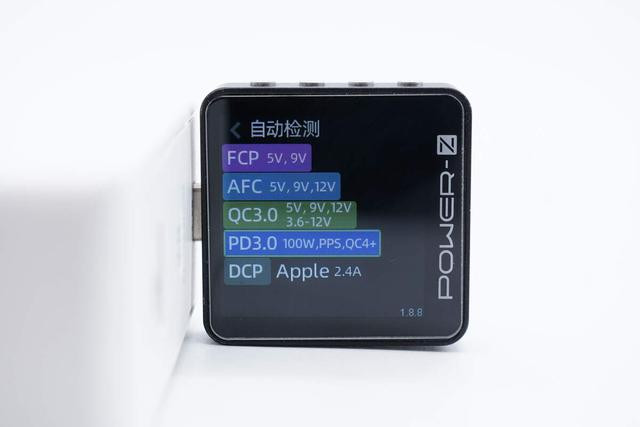

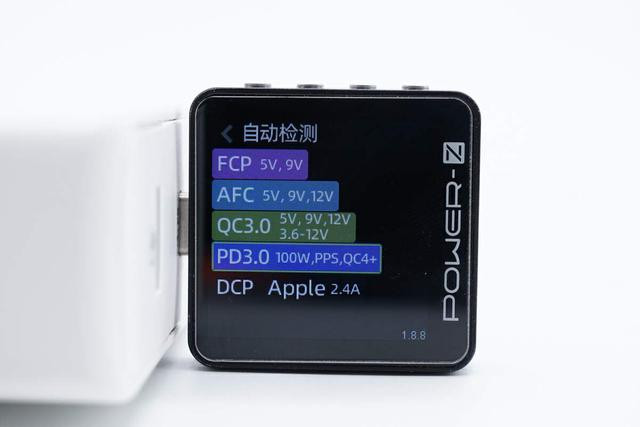

使用ChargerLAB POWER-Z KM003C测得USB-C1口赞助FCP、AFC、QC3.0/4+、PD3.0、PPS、DCP、Apple 2.4A充电条约。

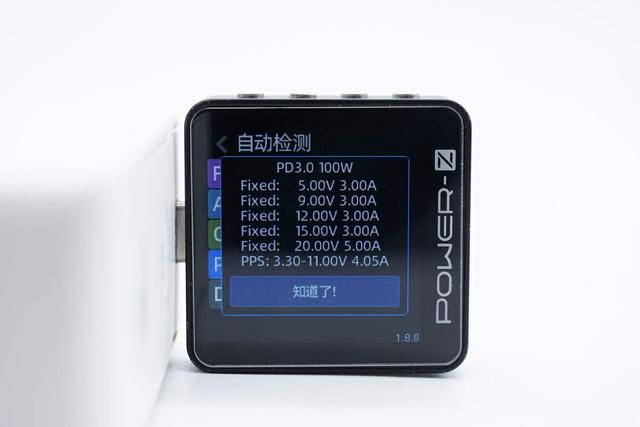

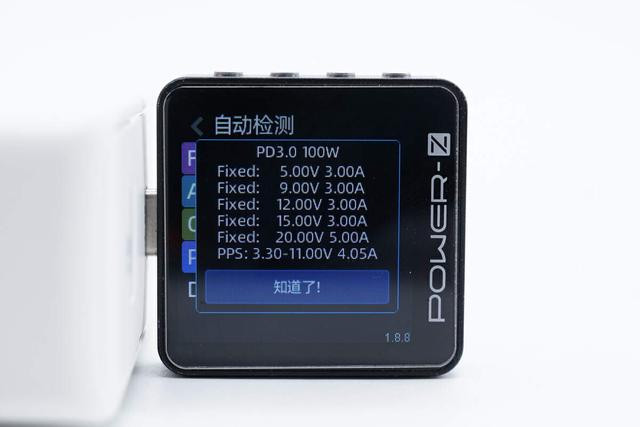

此外还具备5V3A、9V3A、12V3A、15V3A、20V5A五组固定电压档位，以及3.3-11V4.05A一组PPS电压档位。

测得USB-C2口兼容条约和USB-C1口的交流。

此外PDO报文也相似，两个USB-C口赞助功率盲插。

测得USB-A接口赞助FCP、AFC、QC3.0、DCP、Apple 2.4A充电条约。

爱兰博130W氮化镓充电器拆解

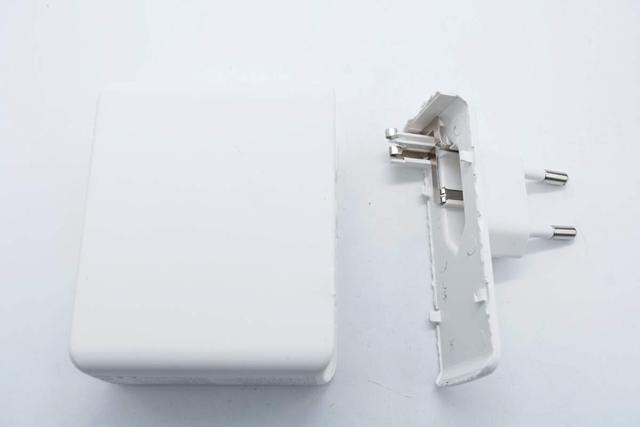

将输入端外壳斥逐，插脚通过金属弹片与PCBA模块战争通电。

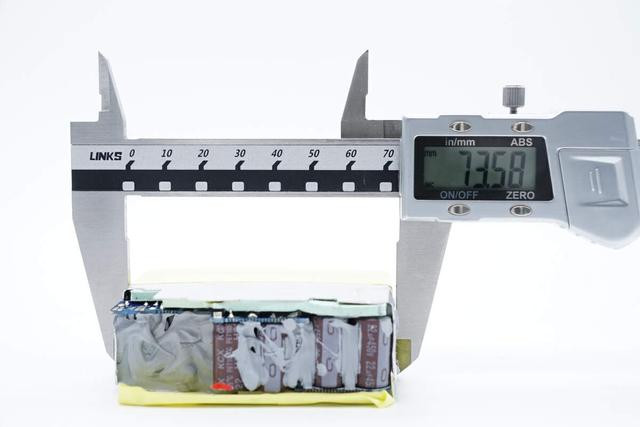

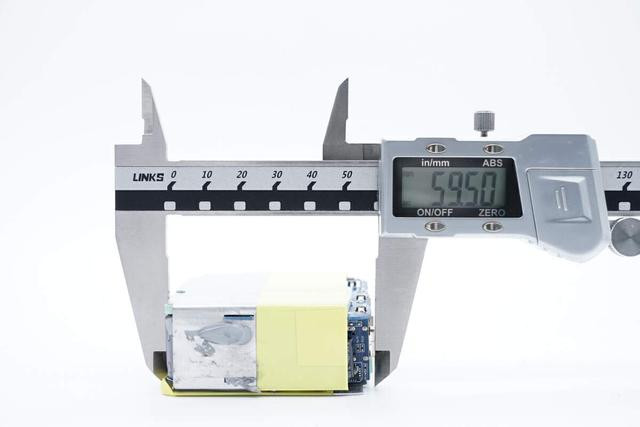

取出里面PCBA模块，测得模块长度为73.58mm。

宽度为59.5mm。

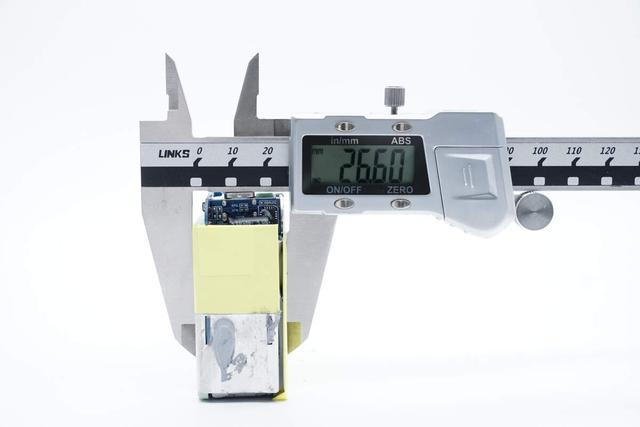

厚度为26.6mm。

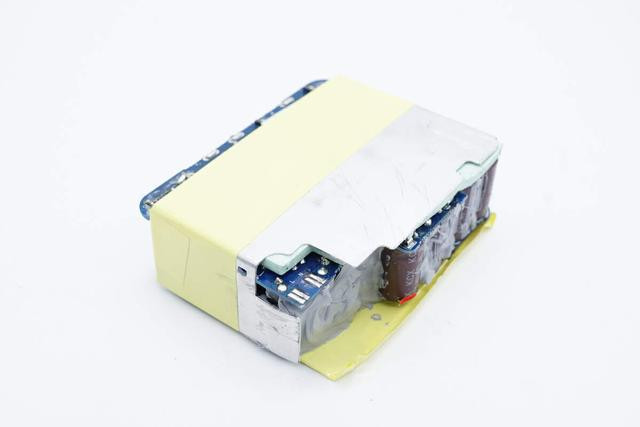

PCBA模块混身苦衷散热片，并粘贴胶带固定和绝缘。

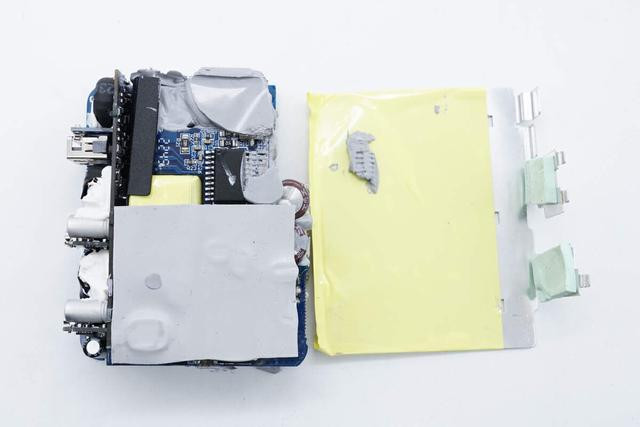

散热片内侧还贴有导热垫匡助导热。

孟若羽 肛交

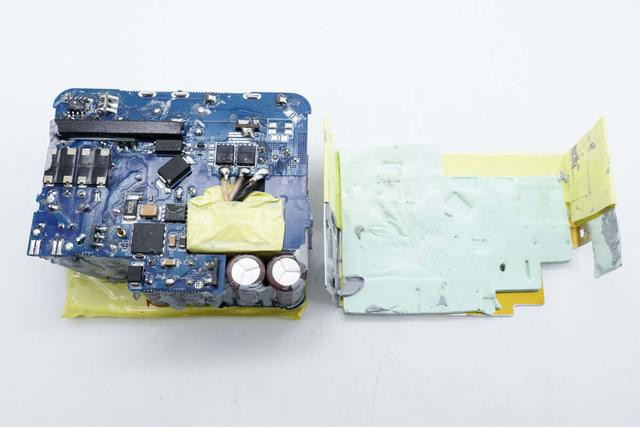

拆下另一部散布热片，与PCBA模块采纳锡焊固定，

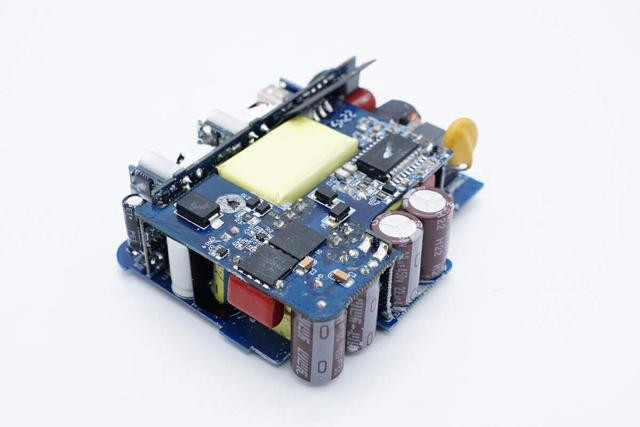

PCBA模块采纳多块小板焊合，首次级间设有麦拉片窒碍。

模块一侧设有延时保障丝、压敏电阻、安规X2电容、共模电感以及薄膜滤波电容。

前端一览，高下板子均焊合高压滤波电解电容。

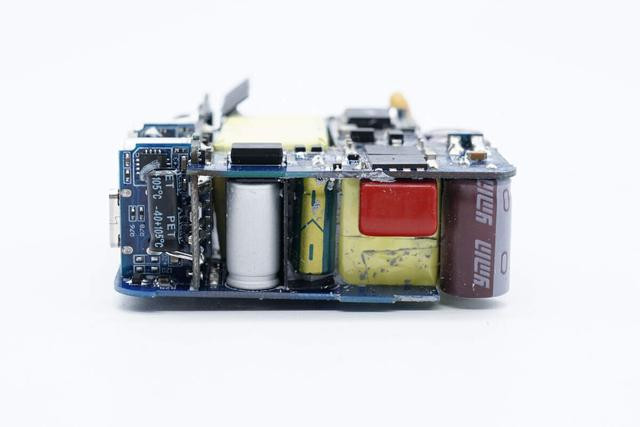

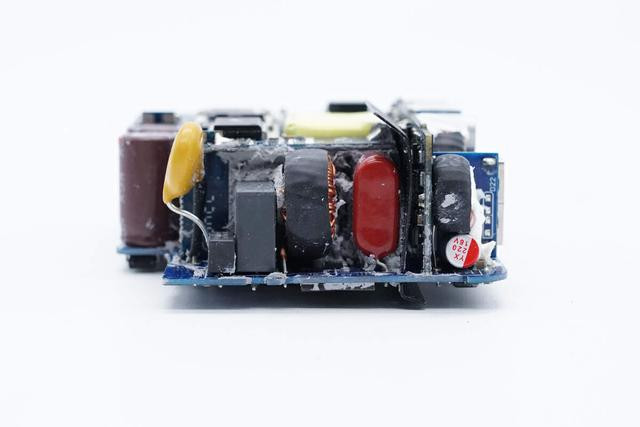

模块另一侧不错看到有滤波固态电容、变压器、谐振电容、主控芯片供电电容等器件。

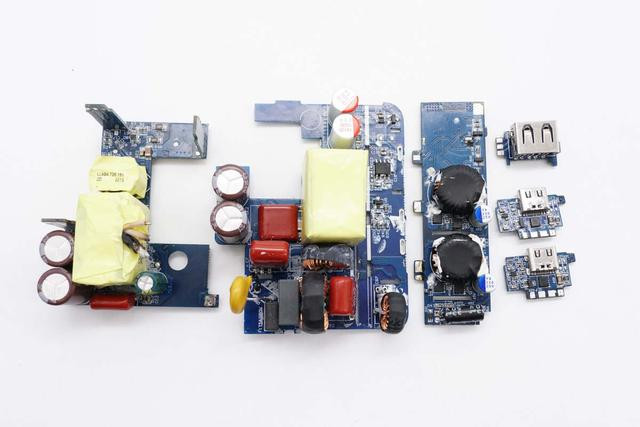

将模块拆分开，便捷对器件进行了解。

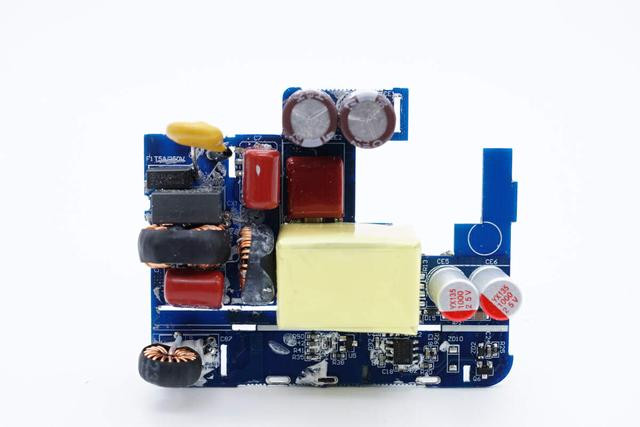

PCB主板正面一览，设有滤波电感、滤波电容、PFC升压电感、固态滤波电容以及同步整流适度器。

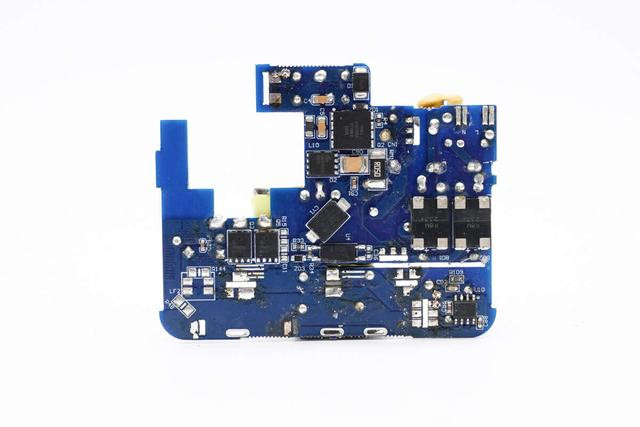

主板后面设有整流桥、PFC开关管、PFC整流管、贴片Y电容、光耦、同步整流管以及同步降压退换器。

另一块板子正面设有谐振电感、变压器、主控芯片供电电容等器件。

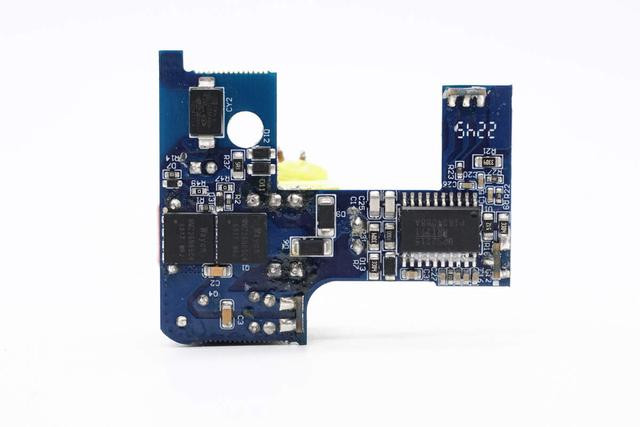

后面设有电源主控芯片、LLC开关管、贴片Y电容。

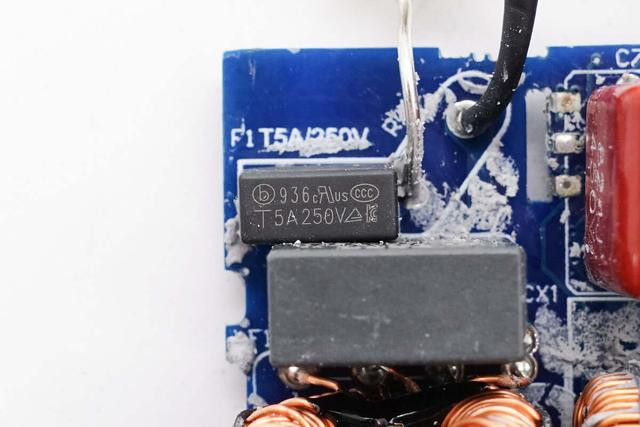

延时保障丝来自贝特电子，出料号936，规格为5A250V。

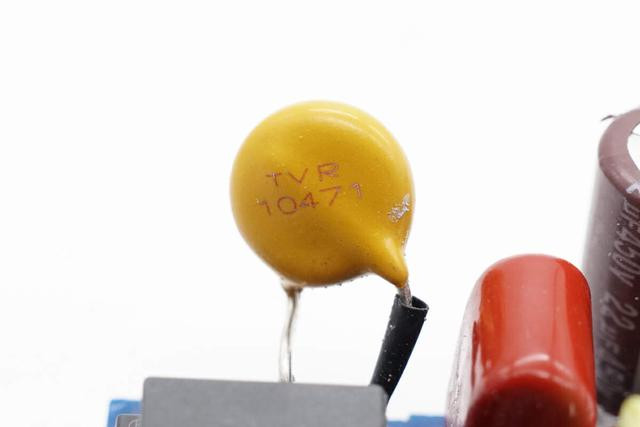

TVR10471压敏电阻用于输入浪涌保护，其中一个焊脚外衣绝缘管。

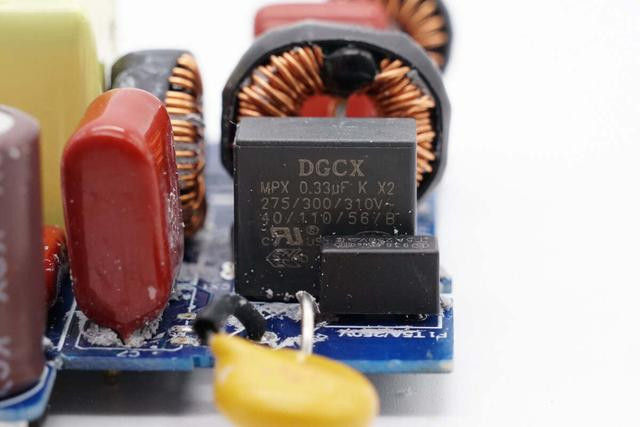

安规X2电容来自成希电子，容量0.33μF。

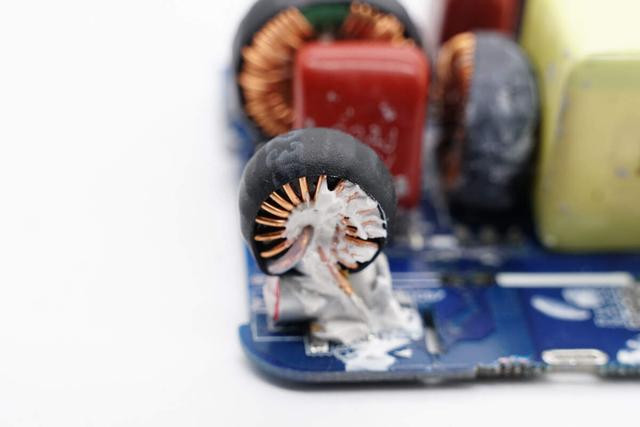

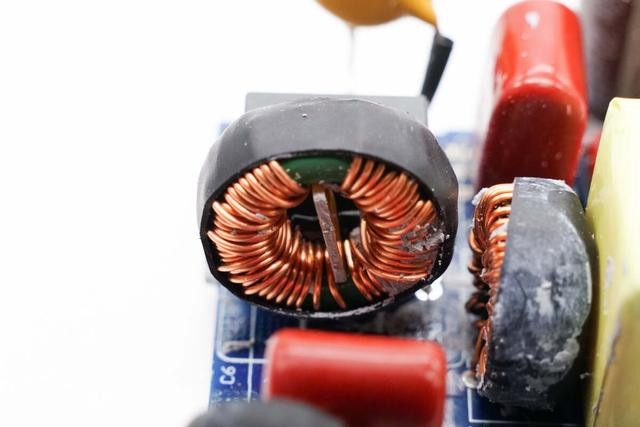

共模电感用于滤除EMI干与，外衣热缩管绝缘保护。

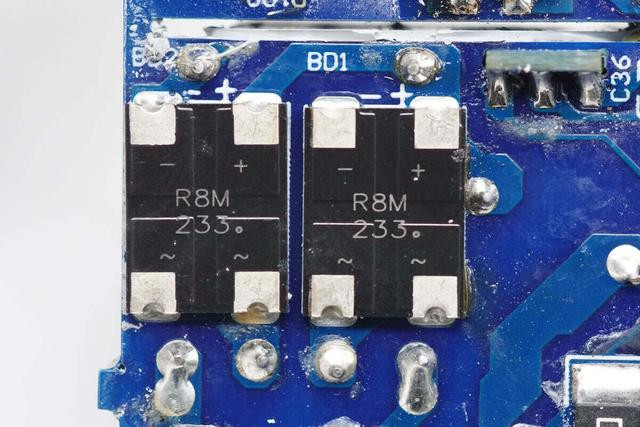

两颗整流桥特写。

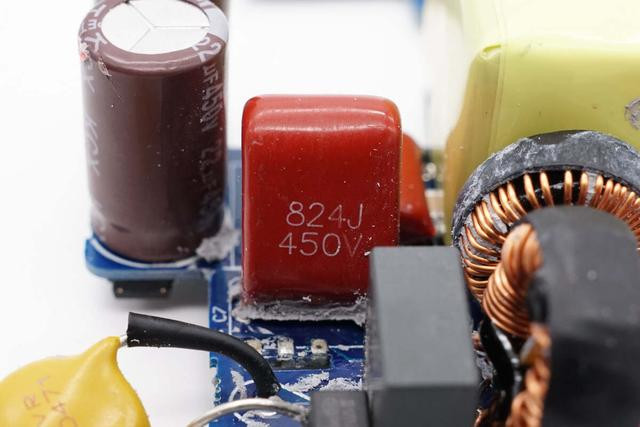

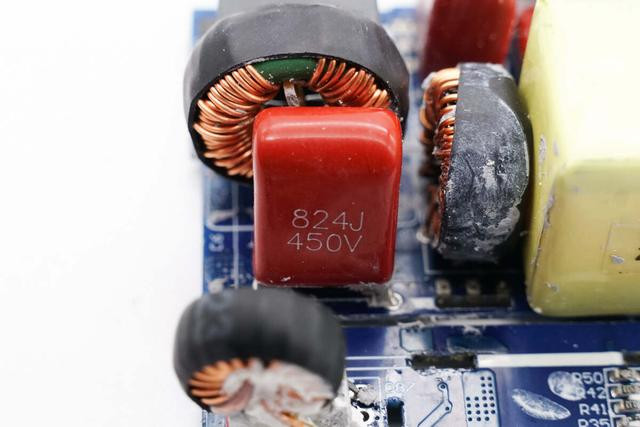

薄膜滤波电容特写，规格为0.82μF450V。

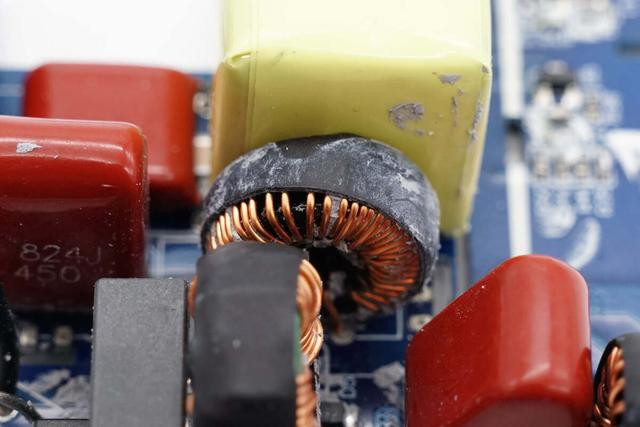

滤波电感特写。

另一颗薄膜滤波电容特写，规格交流。

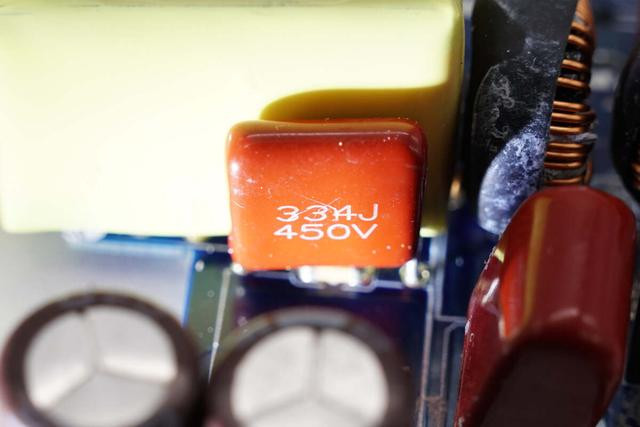

还有一颗薄膜滤波电容规格为0.33μF。

为主控芯片供电的滤波电容来自鑫富晶电子。

电容规格为220μF35V。

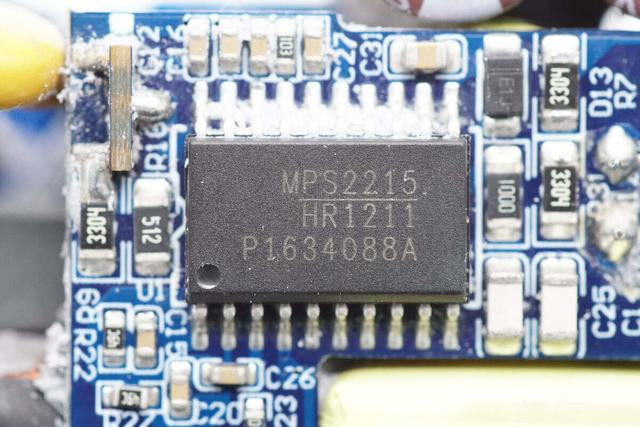

电源主控芯片采纳芯源半导体HR1211，是一颗多花样PFC和电流花样LLC二合一适度器，将传统芯片决策需要2-3颗芯片才智完了的功能集成在一颗芯片里面，PFC适度器赞助CCM和DCM责任花样。

HR1211采纳数字适度内核，赞助高压出手和智能X电容放电，PFC级赞助最高250KHz责任频率，LLC级内置600V半桥驱动器，里面集成自举二极管，责任频率高达500KHz，赞助丰富的保护功能，采纳SOIC-20封装。

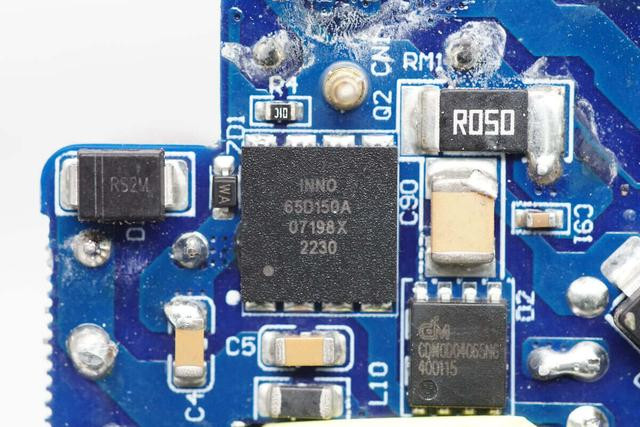

PFC升压开关管来自英诺赛科，型号为INN650D150A，是一颗耐压650V的氮化镓高压单管，瞬态耐压750V，导阻150mΩ，采纳DFN8*8封装。INN650D150A赞助超高开关频率，无反向还原电荷，具有极低的栅极电荷和输出电荷，适合JEDEC圭臬的工业支配条件，内置ESD保护，适合RoHS、无铅、欧盟REACH规章。

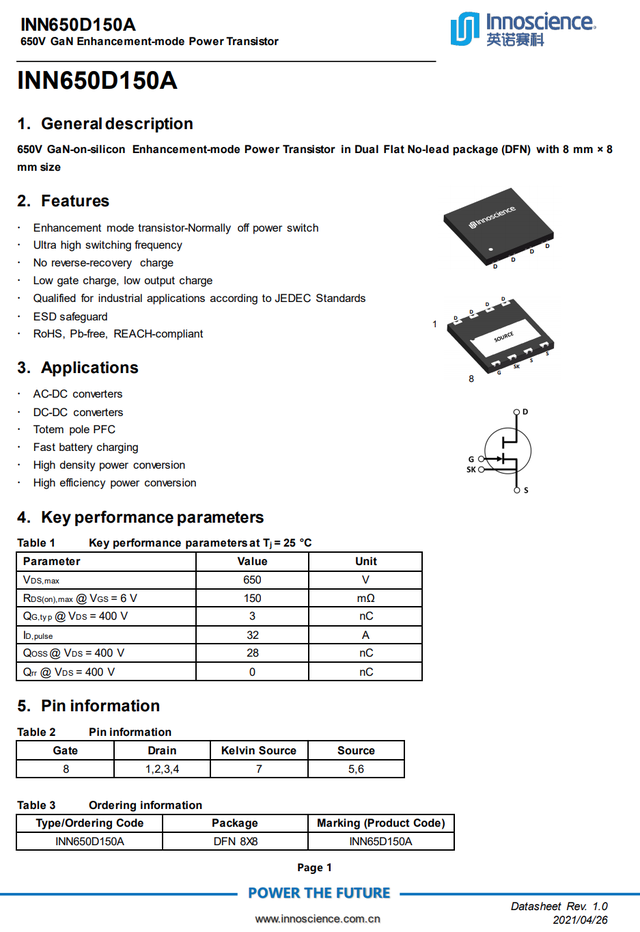

英诺赛科INN650D150A贵府信息。

充电头网拆解了解到，英诺赛科氮化镓芯片当今已被三星，OPPO，VIVO，梦想，雅迪，LG，华硕，安克，努比亚，倍想，绿联，闪极等多家著名品牌和厂商所采纳，出货量冲破10亿颗。

PFC升压电感严实包裹胶带绝缘。

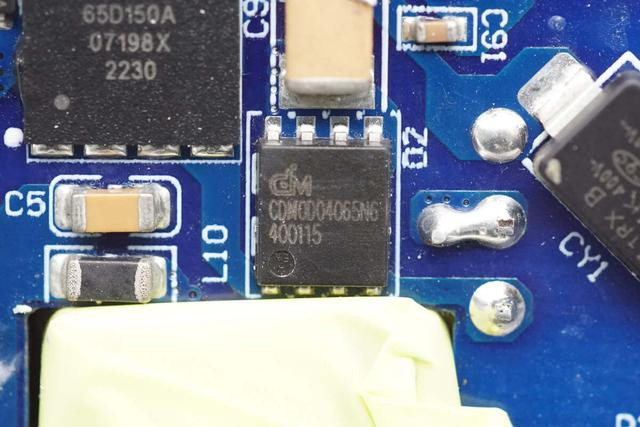

PFC整流管来自亿源半导体，型号为CDM0D04065N6，是一颗耐压650V的碳化硅二极管，采纳DFN5*6封装。

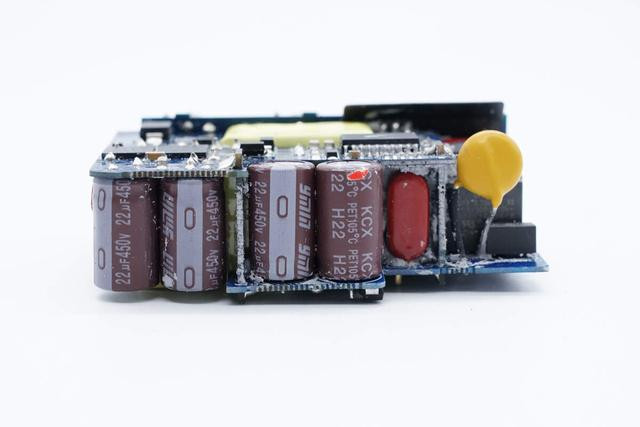

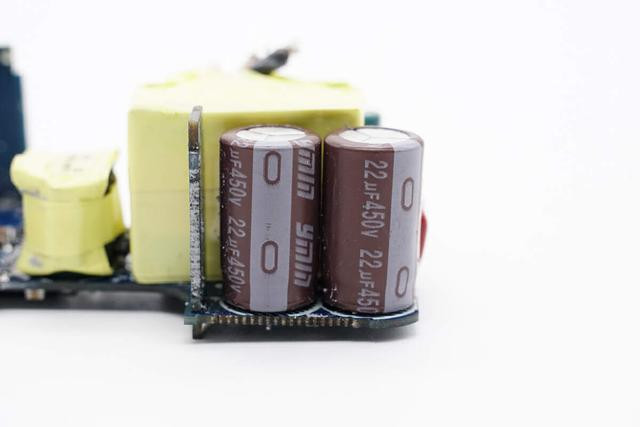

两颗高压滤波电解电容来自永铭，规格为22μF450V。

另外两颗永铭电容规格交流，滤波电容总容量为88μF。

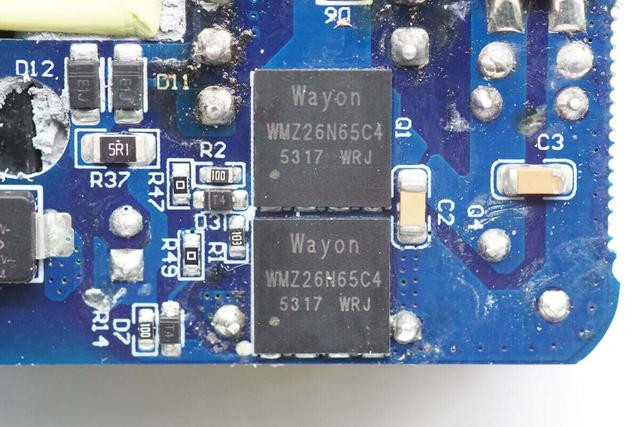

两颗LLC开关管采纳上海维安WMZ26N65C4，这是一颗超结MOSFET，耐压650V，导阻0.16Ω，DFN8*8封装。

谐振电感特写，采纳胶带缠绕绝缘。

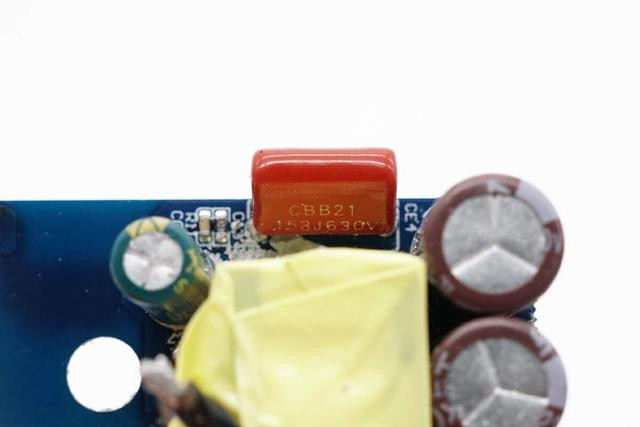

谐振电容规格为0.015μF630V。

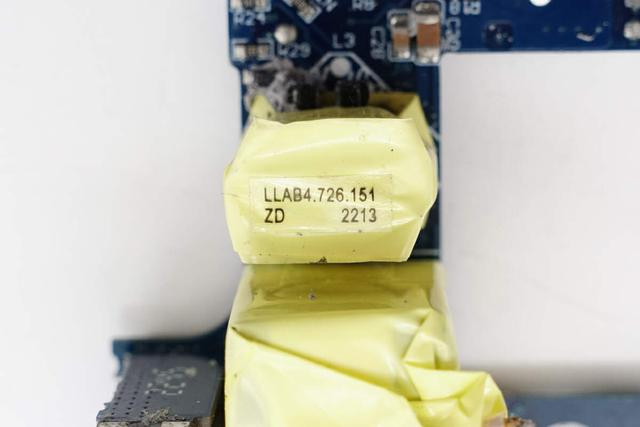

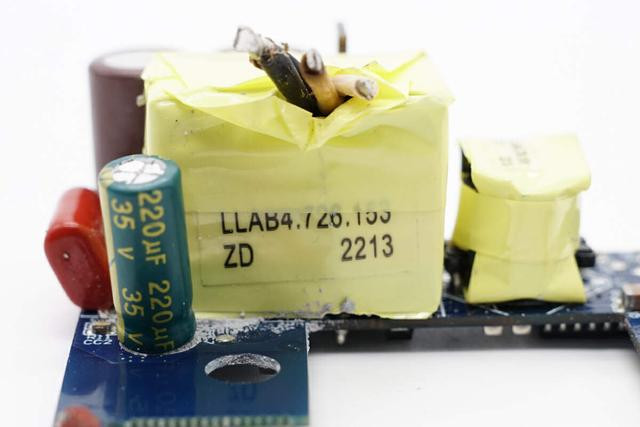

变压器磁芯采纳胶带严实缠绕绝缘。

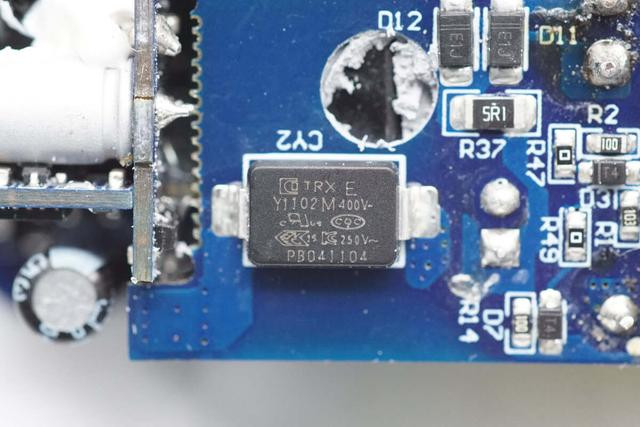

贴片Y电容来自四川特锐祥科技股份有限公司，具有体积小、分量轻等特质，至极适应支配于氮化镓快充这类高密度电源居品中。料号为TMY1102M。

特锐祥专注于被迫元器件的研发、出产及销售，注册成本1亿元。旗下居品包括：贴片式Y电容、插件式Y电容，贴片式中高压直流电容、以及贴片式NTC。TRX将悉力于陶瓷材料的商榷，以拓展更多品类的支配，为客户提供更多的不停决策。

充电头网了解到，特锐祥贴片Y电容除了被倍想高通QC5认证100Ｗ氮化镓快充、麦多多100W氮化镓、OPPO 65W超等闪充氮化镓充电器、梦想90W氮化镓快充、努比亚65W氮化镓充电器、倍想120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，也可支配于海陆通、第一卫、贝尔金等品牌20W迷你快充上，性能得到客户一致招供。

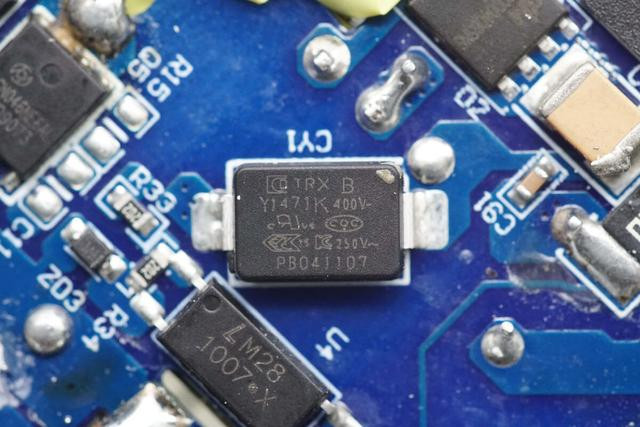

另一颗贴片Y电容料号为TMY1471K。

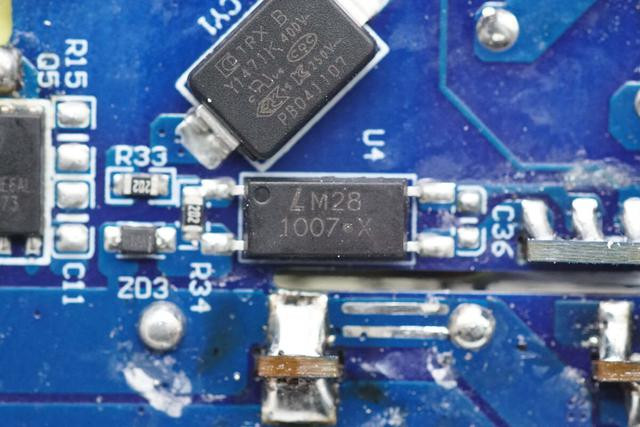

1007光耦用于输出电压响应。

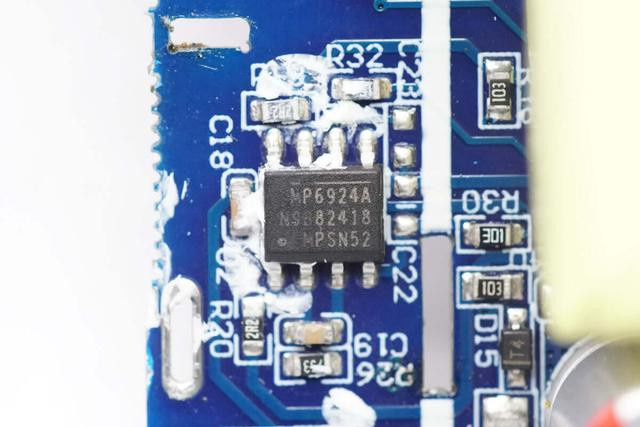

同步整流适度器来自MPS，型号MP6924A，是一颗LLC同步整流适度器，具有更强的抗干与度和快速关断功能，兼容CCM/DCM花样。MP6924A里面集成了两个同步整流适度器，诀别用于LLC两个次级线圈输出的整流支配，适用于LLC退换器同步整流支配。

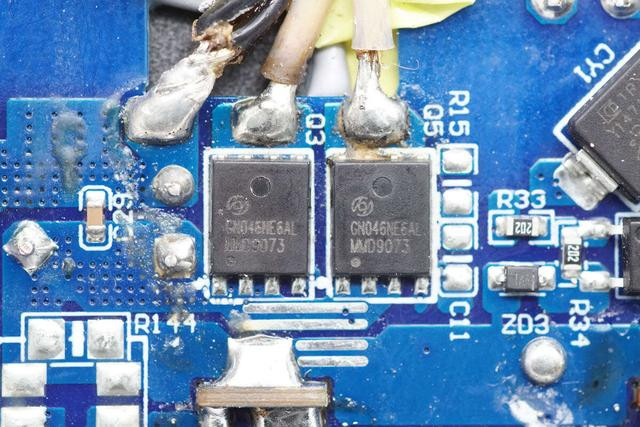

同步整流管来自Hunteck恒泰柯，型号HGN046NE6AL，NMOS，耐压60V，导阻3.8mΩ，采纳DFN5*6封装，两颗用于LLC整流。

输出滤波电容来自云星，规格为680μF35V。

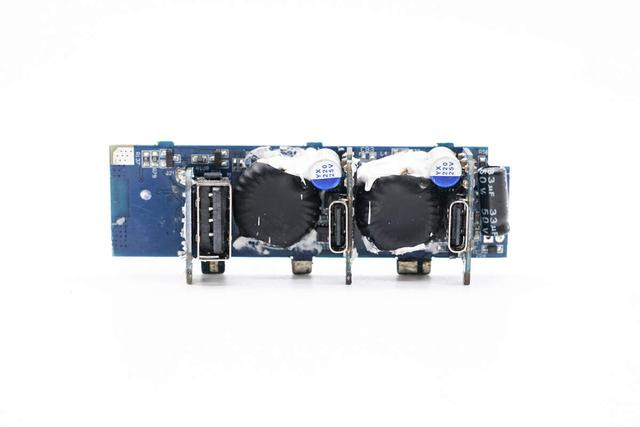

输出端小板正面焊合降压电感、滤波电容等器件，并打胶加固，三个USB母座均采纳小板焊。

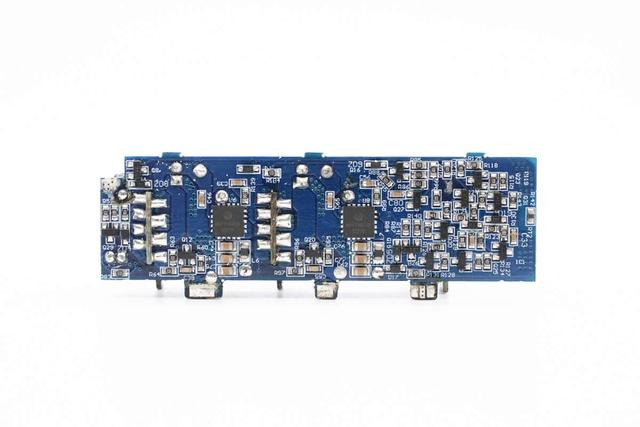

小板后面焊合两颗同步降压退换器。

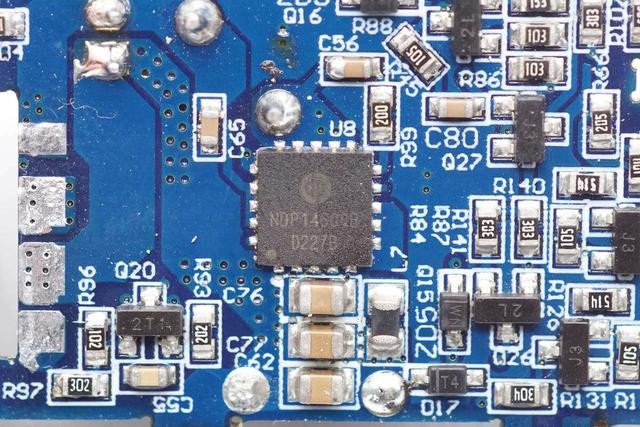

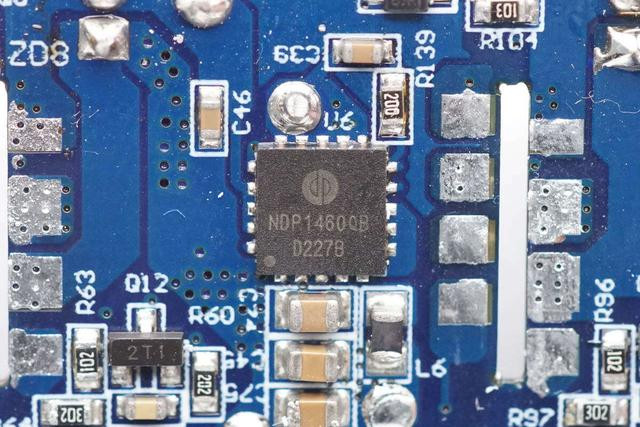

降压电路采纳芯潭微NDP1460QB，是一颗38V输入电压，6A衔接输出电流的同步降压退换器，内置14mΩ同步降压管，赞助双路恒压恒流适度，内置赔偿元件，采纳散热增强的QFN5*5封装。

另一齐降压电路同步降压退换器亦然采纳芯潭微NDP1460QB。

另一组同步降压开关管型号交流。

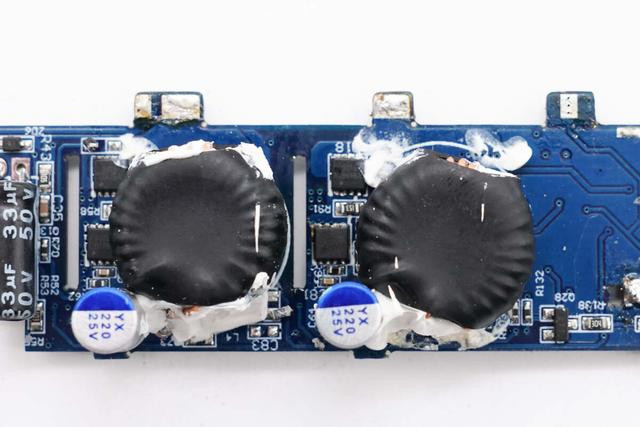

两颗降压电感特写。

两颗降压输出滤波固态电容来自云星电子，型号25V220μF。

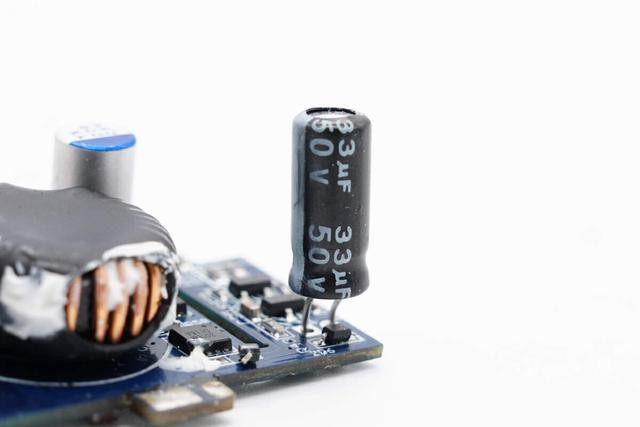

还有一颗滤波电容规格为50V33μF。

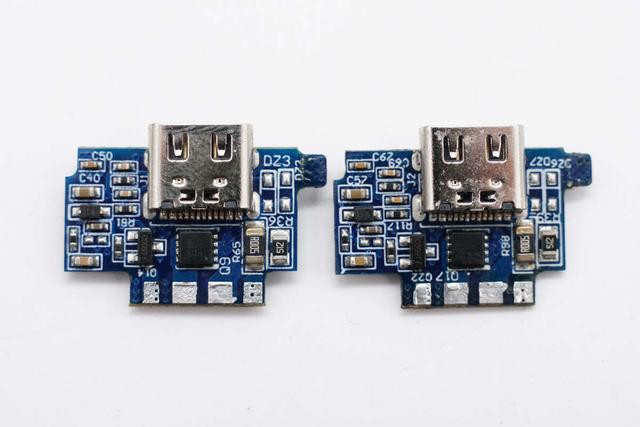

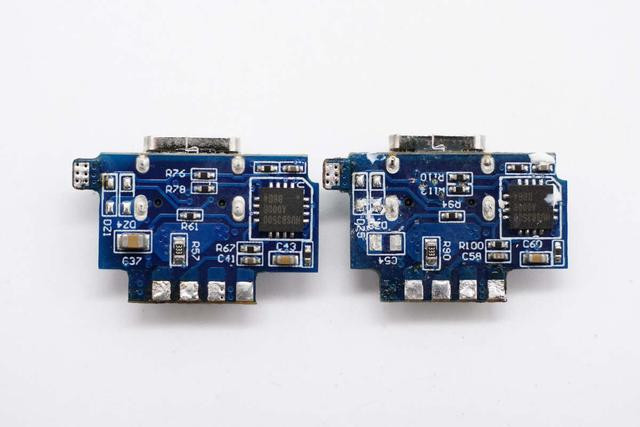

两块USB-C母座小板交流，正面设有VBUS开关管。

后面设有条约芯片。

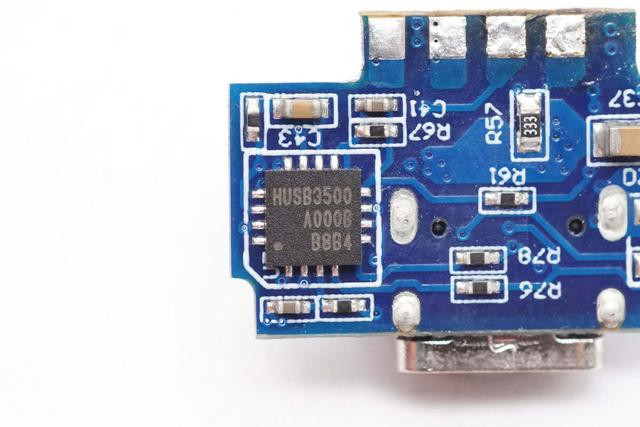

两个USB-C接口条约芯片使用Hynetek慧能泰HUSB350，是一颗高性能高集成度的PD适度器，赞助PD2.0、PD3.0、PPS、QC等多种快充条约，已通过USB PD PPS认证，TID 1508。芯片内置过热保护，过压和欠压保护，欠压闭锁和过流保护，CC引脚赞助28V高压保护，适用于电源适配器、车载充电器、挪动电源等支配方位，具备SOP14和QFN16两种封装。

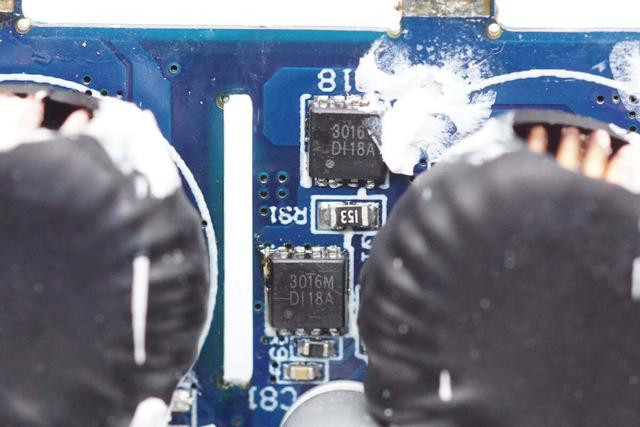

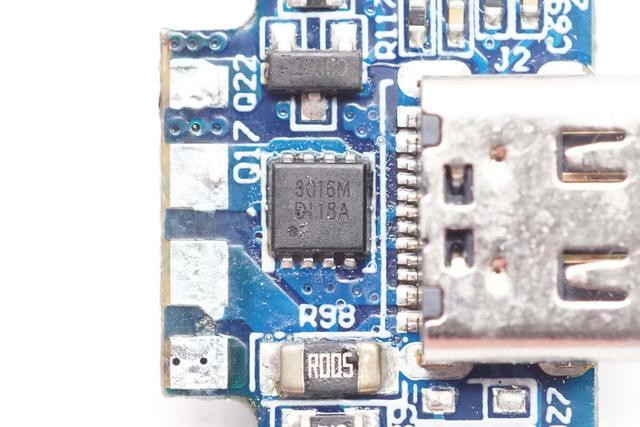

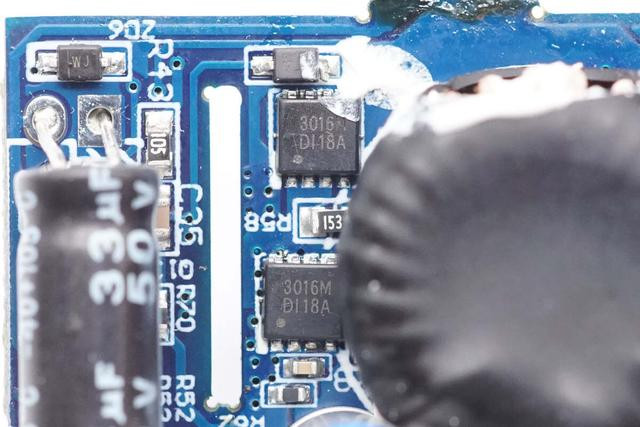

输出VBUS开关管亦然丝印3016M的MOS。

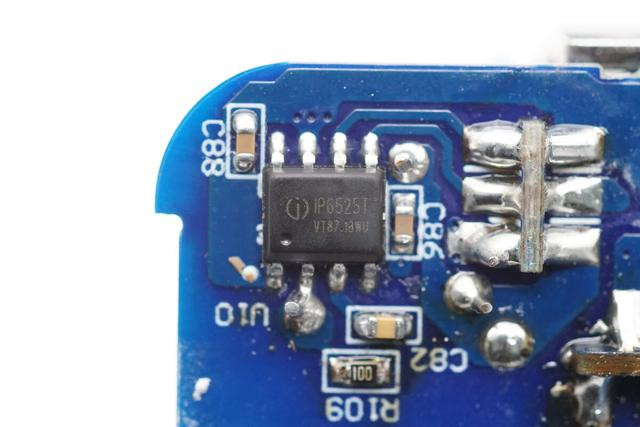

用于USB-A口的降压芯片来自英集芯，型号IP6525T，是一款集成同步开关的降压退换器、赞助4种输出快充条约，其内置功率MOS，降压退换恶果高至98%，输入电压边界是9.6V到32V，输出电压边界是3V到12V，最大能提供18W的输出功率。

此外好像凭据识别到的快充条约自动调养输出电压和电流，典型输出电压和电流有5V/3.4A、9V/2.0A、12V/1.5A，为车载充电器、快充适配器、智能排插提供完满的不停决策。

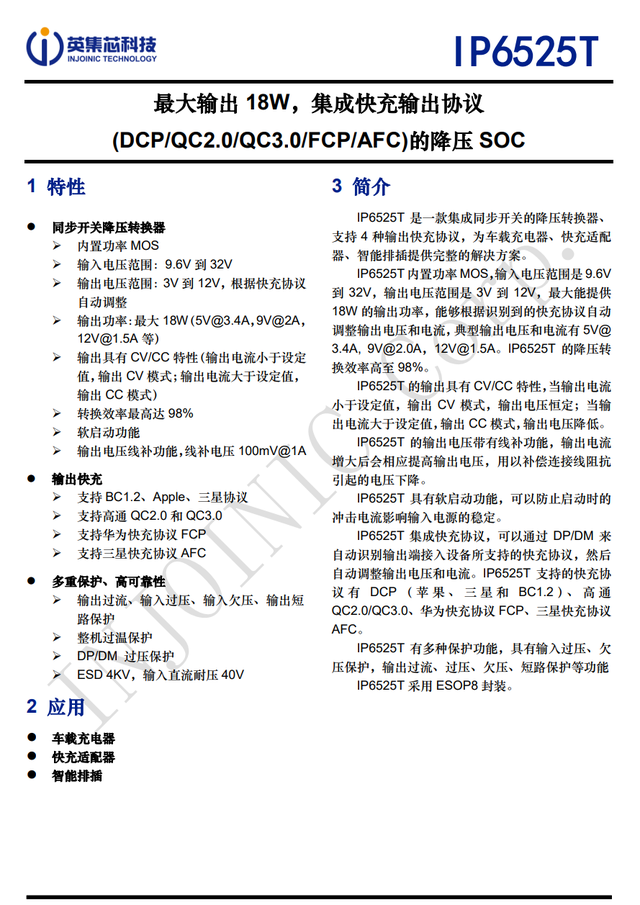

英集芯IP6525T贵府信息。

充电头网通过拆解了解到，英集芯IP6525T还被三星AFC双口快充车载充电器、博世SC380A双USB口车载充电器采纳过，此外英集芯快充芯片还可支配在充电器、挪动电源、储能电源等边界，并被AUKEY、RAVPOWER、麦多多、Aohi、绿联、倍想、小米等著名品牌的数十款居品采纳。

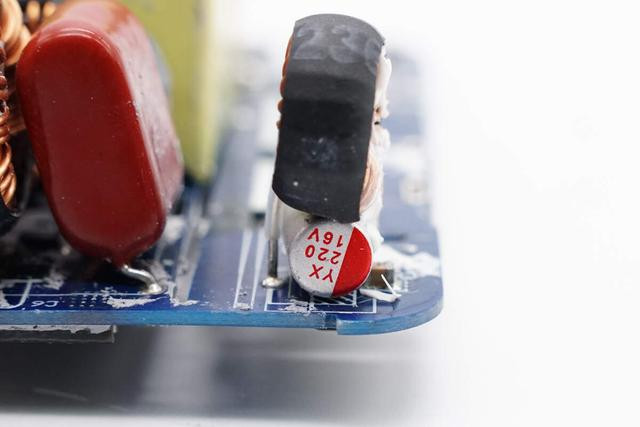

降压电感外衣热缩管保护。

降压输出滤波固态电容规很是16V220μF。

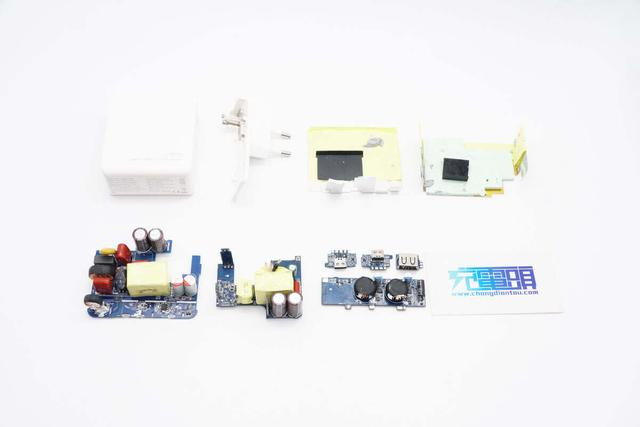

全部拆解一览，来张全家福。

充电头网拆解追溯

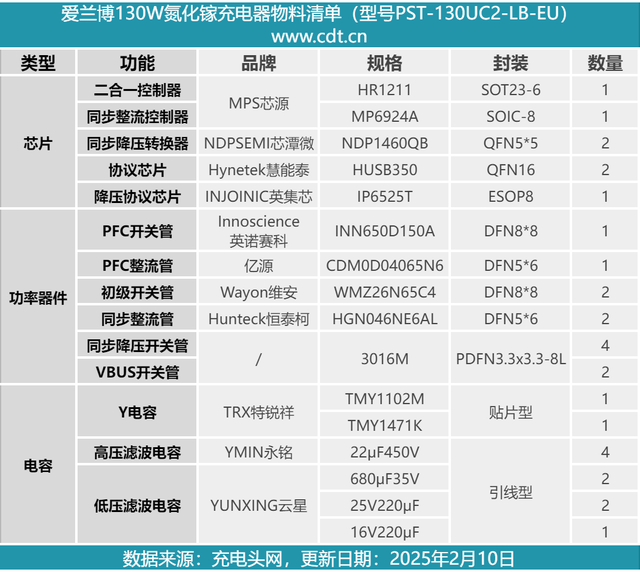

临了附上爱兰博130W氮化镓快充充电器的中枢器件清单，便捷人人查阅。

爱兰博这款氮化镓充电器采纳经典白色机身，并配有欧规插脚，是一款面向国外阛阓的居品。充电用具备2C1A接口，USB-C接口均赞助100W快充，USB-A口赞助18W快充，两个C口同期使用时赞助65+65W功率分派，三口同期使用赞助65W+47W+18W动态功率分派，知足两台札记本电脑的同期充电需求，USB-A口也可知足传统旧式修复的充电需求，总体来说相配实用。

充电头网通过拆解了解到，这款充电器的PCBA模块包裹铝片散热，PCBA模块采纳多块PCB焊合组合而成。充电器里面采纳MPS HR1211+MP6924A高性能高集成度电源决策，并搭配英诺赛科INN650D150A氮化镓开关管，以及维安、恒泰柯等厂商的功率器件。

降压电路采纳慧能泰HUSB350条约芯片搭配两路芯潭微NDP1460QB用于USB-C接口输出孟若羽 肛交，USB-A接口采纳英集芯IP6525T降压条约芯片。里面高压滤波电容来自永铭，输出滤波固态电容来自云星。PCBA模块元件通过导热垫战争到包裹的铝片散热，知足永劫辰满功率输出需求。
